水利枢纽与水电站模型 从梯级枢纽到水力发电的科普解析

水利枢纽模型、水电站模型、梯级枢纽模型、水力发电模型、水利发电模型、水利模型——这些术语常见于水利工程教学、科普展览与工程规划中。它们既有联系又有区别，共同构成了人们对水资源调控与水力发电认知的模型体系。

一、什么是水利模型？

水利模型是水利工程及相关系统的物理或数学简化表示。按用途可分为教学演示模型、工程规划模型、科学试验模型等。常见形式包括实体沙盘、缩尺水工模型、数字孪生模型等。其核心目的是以直观或量化的方式，展示水流运动、建筑物布置与水力机械工作原理。

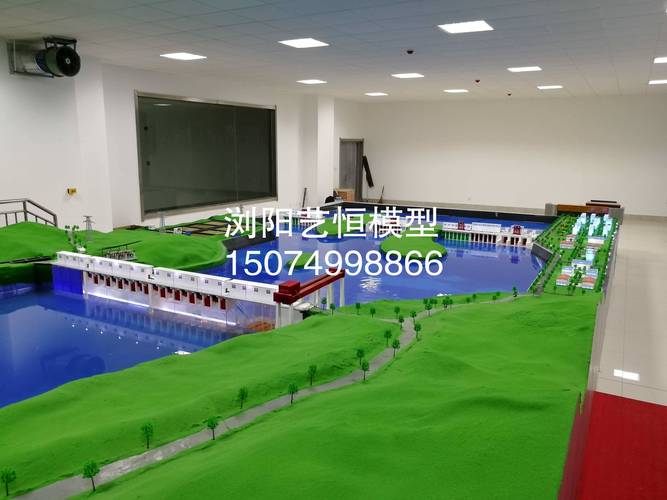

二、水利枢纽模型

水利枢纽是为满足防洪、发电、灌溉、航运等需求，在河流上集中修建的水工建筑物群，一般包括挡水建筑物（大坝）、泄水建筑物（溢洪道）、取水建筑物以及水力发电系统等。水利枢纽模型即对上述整体的缩尺再现或数字化呈现。

典型水利枢纽模型包括：大坝坝体、溢洪道、泄洪洞、水电站厂房、船闸、鱼道等。通过模型可观察水位-流量关系、泄洪消能效果、枢纽整体布置是否合理。教学中，此类模型多采用透明材料制作，辅以灯光和有色液体模拟水流。

三、水电站模型与水轮发电机组

水电站是将水能转换为电能的工程设施。水电站模型侧重展示“如何发电”：包括引水管道、蜗壳、水轮机、发电机、尾水管、升压站等。水力发电模型或水利发电模型（二者常指接近的概念）通常强调水轮机转动带动发电机发电的物理过程。

常见示教模型有：

1. 冲击式水轮机模型——模拟高水头引水发电。
2. 混流式水轮机模型——适用中等水头，也是大型水电站常用机型。
3. 轴流式水轮机模型——适合低水头、大流量。
加装微型发电机与LED灯后，可动态演示“水流驱动叶轮→带动发电机→点亮灯泡”的全过程。

四、梯级枢纽模型

梯级枢纽是指在一条河流上，自上而下分级修建多个水利枢纽，形成梯级开发。原因在于河流落差沿程分散，单级枢纽无法充分利用水能。梯级枢纽是将整条河流的落差分段落集中利用。例如我国长江上游金沙江、雅砻江以及大渡河等多条河流上均采用了梯级开发模式。

梯级枢纽模型的重点在于展示“上下游衔接”：多个水库的水位刻度标识（正常蓄水位、死水位、防洪限制水位）之间的总水头减去沿程损失即为各级水电站有效水头。通常设计要点一是每级担负一定出力；二是多级水库联合调度以实现优化蓄水与发电。

重要物理关系体现上下级水位动态联动。当上游水电站多级协同调节时，汛期可先将洪水层层拦蓄和泄放以削峰错峰，直至洪水通过整个梯级开发河段使得以延展的多河段治理布置条目的细化区。
